Fiber To The Home

FTTH Ratio
Calculator

Alat perencanaan jaringan PON profesional untuk menghitung optical power budget, rasio splitter, dan link loss secara akurat dan real-time.

28 dB Max Budget
1:128 Max Ratio
20 km Max Range
Mulai Perhitungan

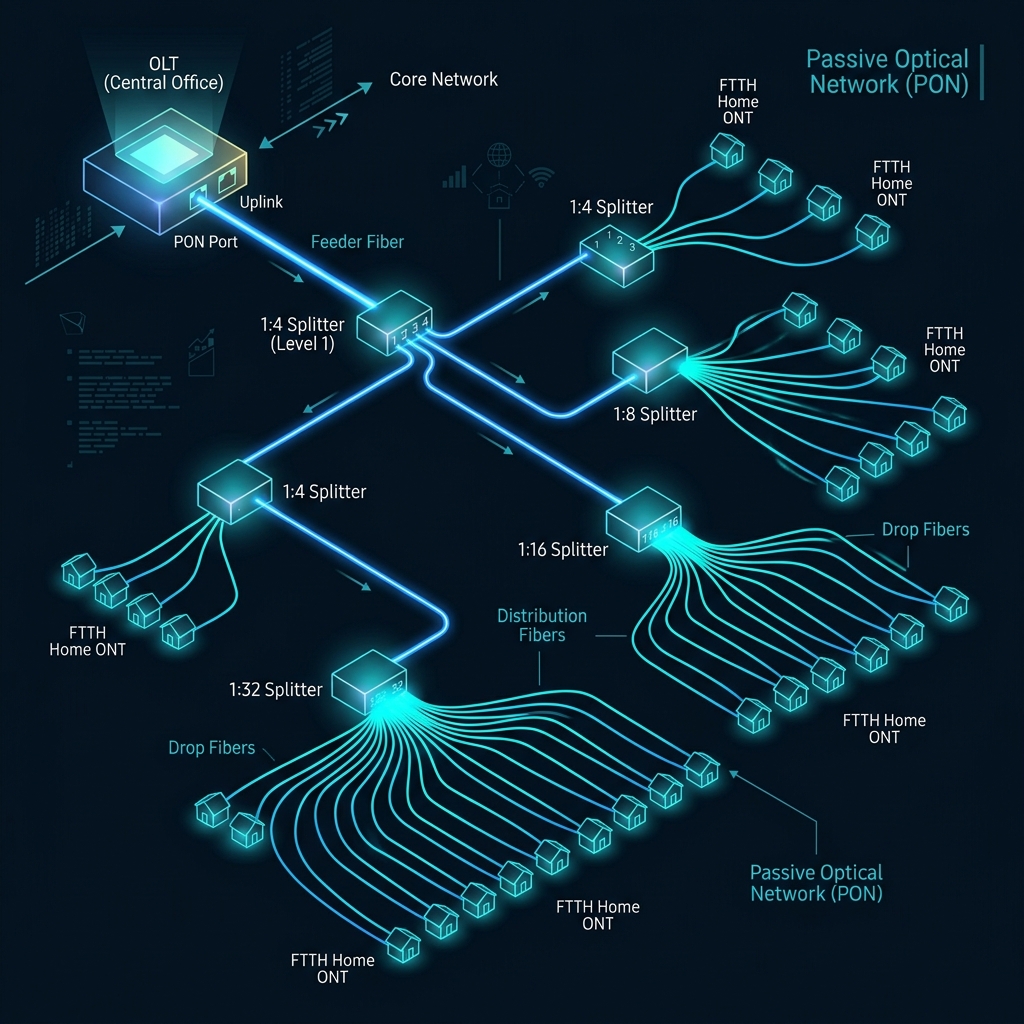

FTTH Network Diagram

Kalkulator FTTH

Pilih mode perhitungan sesuai kebutuhan perencanaan jaringan Anda

Parameter Input

dBm

Biasanya +2 s/d +7 dBm (GPON: +5 dBm)

dBm

Biasanya -27 s/d -30 dBm

km
dB/km

SM 1310nm: 0.35 | SM 1550nm: 0.25

dB
buah
dB
buah
dB

Disarankan 3 dB untuk sistem GPON

Hasil Perhitungan

–

Masukkan parameter dan klik
Hitung Power Budget

Konfigurasi Splitter

1:23.17 dB
1:46.99 dB
1:810.15 dB
1:1613.46 dB
1:3216.77 dB
1:6420.08 dB
1:12823.39 dB
dBm
dB

Excess loss konektor dan toleransi

Output Tiap Port

Pilih rasio splitter dan klik
Hitung Splitter Loss

Parameter Link

km
dB/km
buah
dB
buah
dB

Breakdown Loss

Konfigurasi Cascade

dBm
km
km
km
buah
buah

Analisis Cascade

–

Konfigurasikan cascade splitter
dan klik Hitung Cascade Loss

Topologi Jaringan PON

Arsitektur umum jaringan FTTH dengan passive optical splitter

Tabel Referensi

Nilai standar loss komponen jaringan FTTH berdasarkan ITU-T G.984

📡 Splitter Loss (dB)

Rasio Theoritis Typical Max
1:2 3.01 3.17 3.7
1:4 6.02 6.99 7.4
1:8 9.03 10.15 10.8
1:16 12.04 13.46 14.0
1:32 15.05 16.77 17.5
1:64 18.06 20.08 21.0
1:128 21.07 23.39 24.5

🔗 Komponen Loss (dB)

Komponen Min Typical Max
Konektor SC/PC 0.1 0.3 0.5
Konektor SC/APC 0.05 0.2 0.4
Fusion Splice 0.01 0.1 0.2
Mechanical Splice 0.1 0.3 0.5
Serat SM @1310nm 0.3 0.35 0.4
Serat SM @1550nm 0.17 0.22 0.25

⚙️ Standar PON (ITU-T)

Standar Kecepatan Budget Range
BPON (G.983) 622 Mbps 25 dB 20 km
GPON (G.984) 2.5 Gbps 28 dB 20 km
XG-PON (G.987) 10 Gbps 29 dB 20 km
NG-PON2 (G.989) 40 Gbps 31 dB 40 km
25G-PON (G.9804) 25 Gbps 33 dB 20 km
